Invertoare XANTREX - CONEXT - DC/AC

( echipamente cu garantie 5 ani sau optional 10 ani)



Invertoarele sunt dispozitive care fac conversia curentului continu DC in curent alternativ AC asigurand calitatea frecventei la 50Hz, deci ele fac conversia tensiunii de 12V, 24V sau 48 V, provenita de la baterii, in tensiune 220Vca. In general exista  doua tipuri de invertoare:



-  cu unda perfect sinusoidata (perfomante mult superioare in comparatie cu reteaua conventionala de energie)

-  cu unda sinusoidala modificata (unda este alternativa dar nu este sinusoidala, sunt mai ieftine )



Aplicatie sistem energie de rezerva

Aplicatie sistem telecom

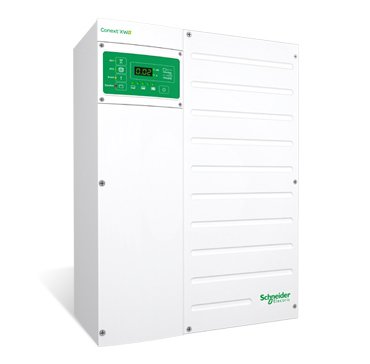

1. Seria  invertoare/charger   - CONEXT XW





Xantrex a adus o noua generatie de invertoare/charger prin introducerea sistemului XW Hybrid Inverter/Charger, care este inima sistemului XW. Avand ca destinatie principala sistemele off-grid (sisteme autonome) si sisteme de backup. Sistemele XW pot functiona impreuna cu diverse surse si generatoare de energie alternativa (solara, eoliana si hidro) furnizat energia electrica la un nivel foarte inalt de calitate.



Facilitati

  • Disponibil in variante de 4000 si 6000W in configuratie maxima pot furniza 18KW

  • Curent electric superior celui furnizat din retea cu forma de unda sinusoidala pura

  • Incarcare in 3 trepte ( incarcare in plin , absortie, incarcare de mentinere ) si egalizare de baterie. Avand sensor extern de temperatura pentru cresterea performantelor.

  • Modul de control programabil cu display LCD si indicatoare LED

  • Control integrat a pornirii pentru generatoare cu 1 si 3 faze

  • XanBus™-enabled network communication

  • Configuartie in 3-faze disponibila pentru aplicatii industriale.

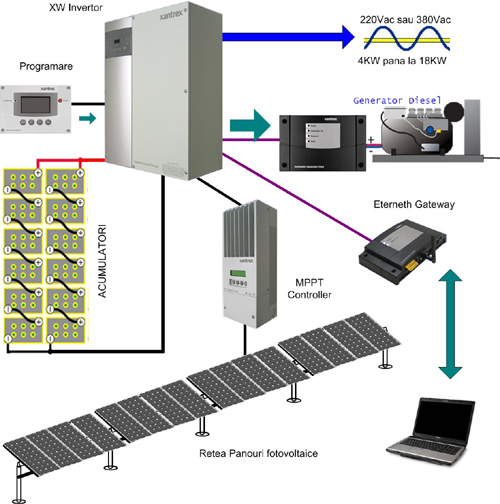

 Configuratia standard pentru utilizarea invertoarelor din seria XW este prezentata in figura de mai sus.





COD PRODUS LPI00421 LPI00420
MODEL XW+8548E XW+7048E
Continuous output power 6.800 W 5.500 W
Surge rating 12.000 W 9.500 W
Surge current 53 A rms 40 A rms
Waveform True sine wave True sine wave
Peak efficiency 95,40% 95,60%
Idle consumption - search mode < 7 W < 7 W
AC connections AC1 (grid), AC2 (generator) AC1 (grid), AC2 (generator)
AC input voltage range (bypass/charge mode) 156 to 280 Vac (230 V nominal) 156 to 280 Vac (230 V nominal)
AC input frequency range (bypass/charge mode) 40 to 68 Hz (50 Hz nominal) 40 to 68 Hz (50 Hz nominal)
AC output voltage 230 Vac +/- 3% 230 Vac +/- 3%
Maximum AC pass through current 56 A 56 A
AC output continuous current 26,1 A 19,6 A
AC output frequency 50 Hz +/- 0,1 Hz 50 Hz +/- 0,1 Hz
Total harmonic distortion < 5% at rated power < 5% at rated power
Typical transfer time 8 ms 8 ms
DC current at rated power 140 A 110 A
DC input voltage range 44 to 64 V 44 to 64 V
Continuous charge rate 140 A 110 A
Power factor corrected charging PF (0,98) PF (0,98)
Disabled (default), AC voltage range 198 to 253Vac, AC frequency range 49,1 to 50,9 Hz
CE marked according to the following EU directives and standards: EMC Directive: EN61000-6-1, EN61000-6-3, EN61000-3-2, EN61000-3-3; Low Voltage Directive: EN50178



COD PRODUS LPI00268 LPI00267
MODEL XW6048-230-50 XW4548-230-50
Continuous output power 6.000 W 4.500 W
Surge rating 12.000 W 9.000 W
Surge current 53 A rms 40 A rms
Waveform True sine wave True sine wave
Peak efficiency 95,40% 95,60%
Idle consumption - search mode < 7 W < 7 W
AC connections AC1 (grid), AC2 (generator) AC1 (grid), AC2 (generator)
AC input voltage range (bypass/charge mode) 156 to 280 Vac (230 V nominal) 156 to 280 Vac (230 V nominal)
AC input frequency range (bypass/charge mode) 40 to 68 Hz (50 Hz nominal) 40 to 68 Hz (50 Hz nominal)
AC output voltage 230 Vac +/- 3% 230 Vac +/- 3%
Maximum AC pass through current 56 A 56 A
AC output continuous current 26,1 A 19,6 A
AC output frequency 50 Hz +/- 0,1 Hz 50 Hz +/- 0,1 Hz
Total harmonic distortion < 5% at rated power < 5% at rated power
Typical transfer time 8 ms 8 ms
DC current at rated power 131 A 96 A
DC input voltage range 44 to 64 V 44 to 64 V
Continuous charge rate 100 A 85 A
Power factor corrected charging PF (0,98) PF (0,98)
Disabled (default), AC voltage range 198 to 253Vac, AC frequency range 49,1 to 50,9 Hz
CE marked according to the following EU directives and standards: EMC Directive: EN61000-6-1, EN61000-6-3, EN61000-3-2, EN61000-3-3; Low Voltage Directive: EN50178



COD PRODUS LPI00266
MODEL XW4024-230-50
Continuous output power 4.000 W
Surge rating 8.000 W
Surge current 35 A rms
Waveform True sine wave
Peak efficiency 94,00%
Idle consumption - search mode < 7 W
AC connections AC1 (grid), AC2 (generator)
AC input voltage range (bypass/charge mode) 156 to 280 Vac (230 V nominal)
AC input frequency range (bypass/charge mode) 40 to 68 Hz (50 Hz nominal)
AC output voltage 230 Vac +/- 3%
Maximum AC pass through current 56 A
AC output continuous current 17,4 A
AC output frequency 50 Hz +/- 0,1 Hz
Total harmonic distortion < 5% at rated power
Typical transfer time 8 ms
DC current at rated power 178 A
DC input voltage range 22 to 32 V
Continuous charge rate 150 A
Power factor corrected charging PF (0,98)



Invertoarele din gama de mai sus XW sunt in procedura End-Of-Life si in acest moment sunt inlocuite gama XW+





 CodProdus Model Descriere

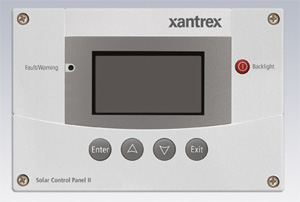

LPW00120 XW System Control Panel  Interfata de programare externa cu interfata Ethernet

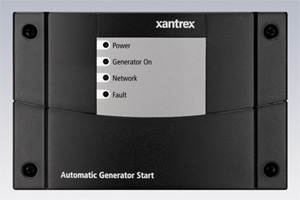

LPW00121 XW Automatic Generator Start Sistemul de activare grup electrogen, comandata via interfata Ethernet

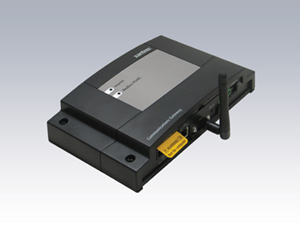

LPW00138 XW Gateway Sistem router de control si interfata Ethernet IP spre web si LAN

LPW00320 CONEXT COMBOX Sistemul de monitorizare web cu interfata Ethernet pentru conectare si monitorizare via internet
LPW00137 XW Configuration Tool



  >>>back to top

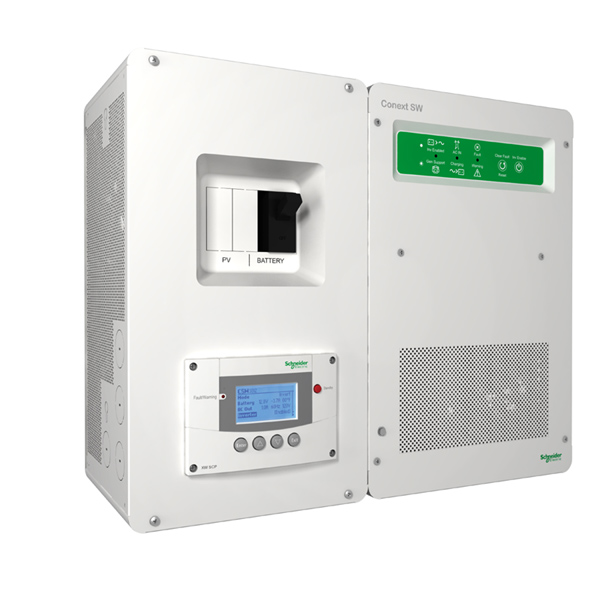

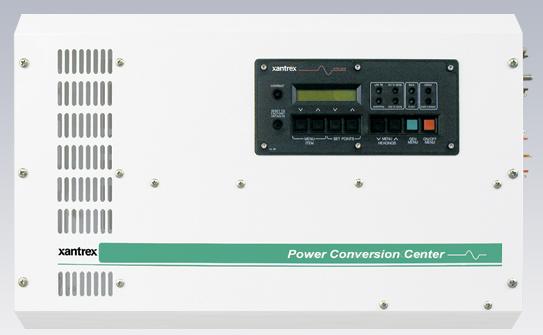

2. Seria  invertoare/charger   -  CONEXT SW



Modelul SW este cel mai popular invertor pentru sisteme independente. Disponibil in modele de 24V furnizeaza energie de calitate pentru cele mai multe echipamente electrocasnice.Acest echipament ofera foarte multe posibilitati de programare inclusiv pornirea/oprirea  automata a generatorului si sesizare automata a sarcinii. Are o costructie solida , complet automat , incarcarea bateriei in 3 trepte si a fost conceput pentru a incarca bateriile la maximum in timpul folosirii unui generator de rezerva extern.



Facilitati

  • Disponibil in variante de 2500 si 3400W

  • Curent electric superior celui furnizat din retea cu forma de unda sinusoidala

  • Costruit pentru functionare durabila in conditii extreme

  • Incarcare in 3 trepte ( incarcare in plin , absortie, incarcare de mentinere ) si egalizare de baterie. Avand sensor extern de temperatura pentru cresterea performantelor.

  • Modul de control programabil cu display LCD si indicatoare LED

  • Consum in asteptare mic (<1W) conservand energia cand in lipsa sarcinii.

  • Pornire silentioasa pentru sarcini cu consum ridicat.

  • Control integrat a pornirii pentru generatoare cu 1 si 3 faze

  • Cuplare in paralel pentru mai multa putere (se foloseste in echipament aditional)

  • Configuartie in 3-faze disponibila pentru aplicatii industriale.





Cod Prod Model Putere (W) Tensiune Nominala Curent DC Max (A) Datasheet
LPI00390 CONEXT SW2524 230 2500 24 65
LPI00391 CONEXT SW4024 230 3400 24 90

Specificatii Generale


Temperatura de functionare -20°C .... + 60°C
Greutate 28 kg
Dimensiuni (H x W x D) 41  x 34 x 20 cm
Montare Pe zid
Garantie 5 ani

Specificatii Electrice


Tensiune alternativa (AC) de intrare 230V AC
Gama tensiune AC de intrare 170-270V AC
Curent alterativ AC de intrare 30A AC trecere directa si 15A AC pentru incarcare
Eficienta 92%
Tensiune de iesite 230V AC
Reglaj tensiune de iesire +/- 5%
Forma de unda Unda sinusoidala
Frecventa 50 Hz (Nominal +/- 0.04% crystal controlled)
Total Distorsiuni Armonice < 5%
Releu de transfer automat 30 amperi AC trecere directa, 15 amperi AC incarcare
Consum in asteptate < 8 wati
Protectie baterie slaba (Activat) Ajustarea parametrii deconectarii
Fabricat in

USA







  >>>back to top

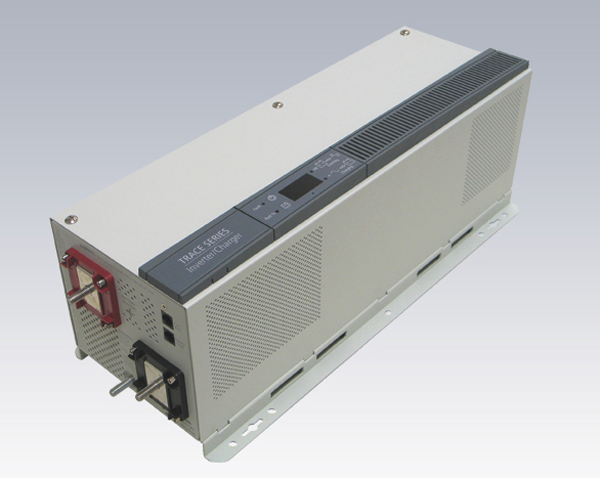

3.Seria de invertoare - TR



Seria de invertoare TR furnizeaza current electric cu unda sinusoidala modificata pentru birouri, case, cabane si locatii isolate. Disponibile in modele de 1500W si 2400W si poate alimenta cele mai multe tipuri de aparate electrocasnice ce de exemplu lampi, televizoare, masini de calcul, frigidere, masini de spalat si unelte electrice. Invertoarele TR au toate functiunile automatizate.

Facilitati

  • Silentios si mare eficienta in timpul utilizarii
  • Panou frontal cu indicatoare LED si comutator ajustabil
  • Posibiliatate de selectie pentru baterii cu acid, gel sau AGM (absorbed glass mat)
  • Incarcare in 3 trepte ( incarcare in plin , absortie si incarcare de mentinere ) si egalizare de baterie.
  • Circuit de protectie la supraincarcare , descarcare completa sau supra temperatura.
  • Comutare rapida bidirectionala intre baterie si generatorul de rezerva
  • Control distant si indicator (RC8)
  • Senzor de temperatura BTS a bateriilor






Product Code LPI00049 LPI00050 LPI00052
Part number 989-1025 989-1030 989-1035
Model number TR1512-230-50 TR1524-230-50 TR2424-230-50
Invert mode:
Waveform Modified sine wave Modified sine wave Modified sine wave
Continuous output power 1500 VA 1500 VA 2400 VA
AC output voltage (rms) 230 Vac 230 Vac 230 Vac
AC output frequency 50 Hz 50 Hz 50 Hz
Rated AC output current 6.5 Aac 6.5 Aac 10.4 Aac
Surge capability Max. Output & Duration:
Overload 10 sec rating 3000 VA 3000 VA 4800 VA
Short Circuit 10 sec rating 26.52.5 Apk 26.52.5 Apk 424 Apk
Adjustable load sensing range

10 watts minimum to 480 watts maximum
DC input current at no load -search mode 0.35 amps 0.20 amps 0.20 amps
Efficiency - peak > 92% > 91% > 94%
DC input voltage range 11.0 - 15.0 Vdc 22.0 - 30.0 Vdc 22.0 - 30.0 Vdc
Rated DC input current 158 amps 77 amps 121 amps
Load power factor (allowed) 0.8 to 1.0 (leading or lagging)
Series operation No No No
Bypass / Charge mode:
AC input voltage range 120 - 253 Vac (wide), 180 -253 Vac (narrow)
AC input frequency range 45 - 55 Hz (narrow-charge & pass-through),
45 - 68 Hz (wide-charge), 41 - 68 Hz (wide pass-through)
Built-In internal supplemental breakers 15 Aac bypass, 15 Aac bypass, 15 Aac bypass,
8 Aac charger 8 Aac charger 15 Aac charger
DC charger rate (adjustable) 10 - 70 amps 5 - 35 amps 10 - 70 amps
AC input current at max. charge rate 5.9 amps 6.0 amps 10.4 amps
AC input power factor 0.91 > 0.83 0.92
Multi-stage charging Yes - bulk, absorption and float, plus
user-initiated equalize (for flooded batteries only)
Temperature compensation Battery temperature sensor included
Automatic transfer relay 15 amps 15 amps 15 amps
Transfer time (typical) < 40 ms (wide), < 20 ms (narrow)





 >>>back to top

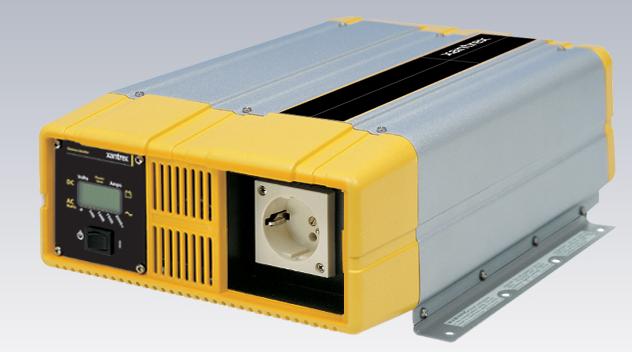

4. Seria PROSINE

Oferind o caliate superioara a undei sinusoidale la iesire invertoarele stand-alone Prosine 1000i si Prosine 1800, sunt ideale pentru sisteme care au deja un incarcator multitreapta pentru baterii. Fiind proiectat pentru apliactii recreative si industriale , invertoarele Prosine sunt foatre potrivite pentru folosirea regim intens si echipamente foarte sensibile. Invertorul este mult mai usor si compact pentru ca foloseste o tehnologie de comutare la inalta frecventa in procesul de conversie.

Facilitati

  • Doua modele disponibile de 1000 W ( 1500W  supraincarcare) si 1800W ( 2900w supraincarcare)
  • Iesire sinusoidala pefecta - distorsiuni < 3%
  • Afisajul LCD poate fi montat la distanta, pentru monitorizare si control
  • Comsum redus de numai 1,5W in conditii fara sarcina
  • Protectie la supraincalzire si suparsarcina prin autodeconectare.
  • Protectie la supra si sub tensiune
  • Protectie la scurtcircuit



Cod Produs Model Putere (W) Tensiune Nominala
LPI00053 Prosine1000i/12 1000 12
LPI00054 Prosine1000i/24 1000 24
LPI00055 Prosine1000i/12 1800 12
LPI00056 Prosine1000i/24 1800 24
Specificatii Generale


Temperatura de functionare 0°C - 60°C
Greutate 7Kg
Dimensiuni (H x W x D) 115 x 280 x 390 mm
Garantie 2 ani
Specificatii Electrice


Tensiune alternativa (AC) de intrare 230V AC
Curent alterativ AC de iesire 11A
Eficienta 90%
Tensiune de iesite 230V AC+/- 5%
Forma de unda Sinusoidala pura
Frecventa 50z +/-0.05 (crystal controlled)
Consum in asteptate < 1,5 wati
Fabricat in USA



  >>>back to top







  >>>back to top



6. Logger



  >>>back to top



Product Code

Model

Descriere

LPU00005

SWRC

Remote Control

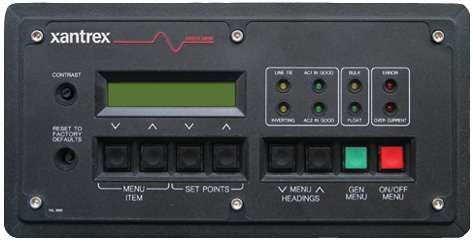

Construit pentru utilizarea impreuna cu  invertoarele SW si PS , modelul SWRC este un dispozitiv de control distant prin cablu, avand un display LCD. Acest dispozitiv are 8m sau optional 15m de cablu atasat. Acest dispozitiv este necesar pentru controlul si setarea dispozitivelor si invertoarelor. De asemenea permite monitorizarea permanenta a starii bateriei si conditilorl de incarcare in cazul utilizarii unui electrogenerator extern.







  >>>back to top





Product Code

Model

Descriere

LPU00006

SWCA

Computer  Control

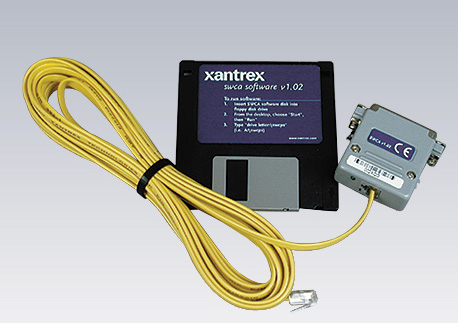

Construit pentru utilizarea impreuna cu  invertoarele SW si PS , modelul SWCA este o interfata de control distant prin cablu, cu ajutorul unui computer. Acest dispozitiv are 8m sau optional 15m de cablu atasat si este necesar pentru controlul si setarea regulatoarelor si invertoarelor din seria SW & PS.







  >>>back to top
