Redresoare STUDER & RipEnergy - AC/DC



Redresoarele sunt dispozitive care fac conversia curentului alternativ (AC) in curent continuu (DC) asigurand necesarul de energie pentru incarcarea acumulatorilor. Ele  fac conversia tensiunii de 220V in tensiuni de 12V, 24V sau 48 V. Cele mai importante caracteristici ale unui redresor sunt:



- Plaja tensiunii de intrare care trebuie sa fie cat mai mare ( pt Studer intre 83V si 280V AC)

- Controlul cat mai precis al incarcarii bateriei



In general exista  doua tipuri de redresoare:



-  in comutatie (perfomante mult superioare ca eficienta si control al incarcarii)

-  clasice cu transformator ( ineficienete din cauza unui randament scazut si au un gabarit mare)

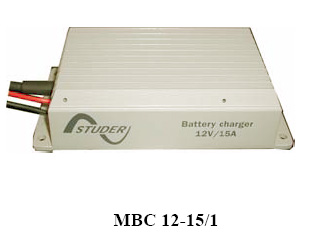

1. Seria  Studer MBC



Seria MBC de redresoare Studer sunt redresoare de inalta performanta, care lucreza in comutatie si sunt produse de firma Studer Elvetia.





Seria MBC de redresoare si incarcare acumulatori cu o iesire pana la maxim 15A si protectie IP65.

Type MBC 12-06/1 MBC 12-15/1 MBC 24-03/1 MBC 24-08/1
Cod Produs LPC00068 LPC00069 LPC00070 LPC00071
Tensiune baterie (Vdc) 12 12 24 24
Tensiune de intrare (Vac) 100-260 100-260 100-260 100-260
Tensiune de incarcare (boost) 14.4 14.4 28.8 28.8
Tensiune de incarcare (float) 13.8 13.8 27.6 27.6
Curent Iesire (Amp.) 6 15 3 8
Racire Heat sink Heat sink Heat sink Heat sink
Numar iesiri 1 1 1 1
Frecventa de lucru 40-60 Hz 40-60 Hz 40-60 Hz 40-60 Hz
Randament > 85 % > 85 % > 85 % > 85 %
Temperatura de lucru -25 to 50°C -25 to 50° -25 to 50°C -25 to 50°C
Dimensiuni lxwxh (mm) 155x80x36 195x100x47 155x80x36 195x100x46
Greutate (kg) 0.9 1.8 0.9 1.8
Capacitatea recomandata a bateriei 18-60 Ah 45-150 Ah 9-30 Ah 24-80 Ah
Switch over current (A) 0.17-0.23 0.68-0.92 0.17-0.23 0.34-0.46
Siguranta secundara (A) 7.5 20 7.5 15
Garantie 2 ani



  >>>back to top





 >>>back to top

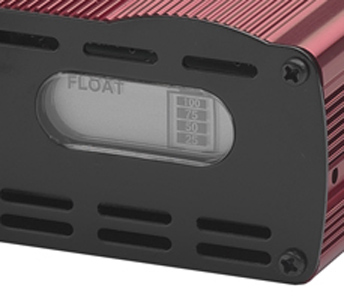

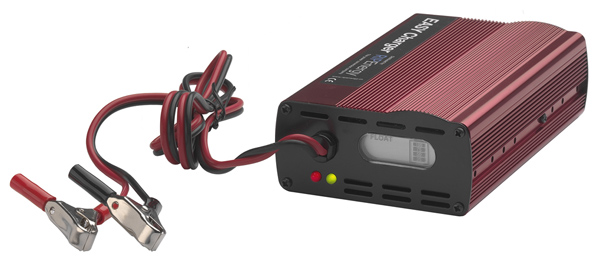

  1. Seria  RipEnergy - Easy Charger



Type EC-1210D  EC-1220D  EC-1230D  EC-2407D
Cod Produs LPC00089 LPC00090 LPC00091 LPC00092
Tensiune baterie (Vdc) 12 12 12 24
Tensiune de intrare (Vac) 100-240 200-240 200-240 150-280
Tensiune de incarcare (boost)* 14.5 14.5 14.5 29
Tensiune de incarcare (float)* 13.7 13.7 13.7 27.4
Curent Iesire (Amp.) 10 20 30 7
Racire Fan Fan Fan Fan
Frecventa de lucru 47-63 Hz 47-63 Hz 47-63 Hz 47-63 Hz
Temperatura de lucru -10 to +50°C -10 to +50°C -10 to +50°C -10 to +50°C

User manual >>
