Sistem electric de rezerva pentru locuinte individuale

      Intrebare:

                                      Ce se intampla in cazul in care se intrerupe curentul electric?

      Raspuns:

                                      Se dezgheata frigiderul, se opreste incalzirea, nu mai functioneaza

                                      nici un aparat electric, nu mai functioneaza iluminatul ...

       In cazul in care alimentarea cu energie electrica de la reteaua nationala, nu corespunde necesitatilor (datorita intreruperilor dese), singura solutie viabila este instalarea unui sistem de rezerva (backup). Configuratia de mai jos permite functionarea tuturor consumatorilor dintr-o locuinta in cazul intreruperii alimentarii cu energie electrica.

Aplicatia pentru centrale termice (preturi incluse)

Aplicatia pentru calcul individual sistem UPS (preturi incluse)

Ecovolt a dezvoltat o solutie ieftina si compacta, pentru protejarea sistemelor de incalzire centrala, la intreruperile de energie electrica. Acesta solutie este deja utilizata pe scara larga pentru protectia cazanelor termice cu combustibil solid ( cazane pe lemne).

 Aplicatia low cost sistem Fraron - Germania

      Cum functioneaza acest sistem?

       Tensiunea de alimentare de la reteaua de 220V, este cuplata la invertor ( de ex. XPC2200-24). Toti consumatorii din locuinta vor fi cuplati la iesirea invertorului. Acesti consumatori si nu pot depasi puterea instantanee maxima de 1600W, furnizata de acest tip de invertor. pentru puteri mai mari se vor utiliza alte tipuri de invertoare. Existenta tensiunii de intrare de 220V de la retea, va face ca invertorul sa declanseze procesul de incarcare a acumulatorilor si in acelasi timp sa alimenteze consumatorii externi.

VARIANTA A

sistem de alimentare de rezerva

            In momentul in care se intrerupe alimentarea cu energie electrica, invertorul va comuta automat si va transfera energie din acumulatori, catre consumatori. Comutarea se face cu o viteza foarte mare (< 20milisecunde) astfel incat consumatorii nu vor simti aceast eveniment. Dimensiunea acumulatorilor este dependenta de timpul in care se doreste furnizarea puterii maxime, dupa intreruperea energiei electrice.

            Functionarea este similara cu a unui UPS dar acest sistem este superior din toate punctele de vedere, datorita performatelor tehnice.

Dupa revenirea tensiunii de alimentare sistemul trece automat in functionare normala si procesul de incarcare a acumulatorilor se va relua, pana la incarcarea lor completa.

Sistemul dispune de 4 acumulatori de 12V/120Ah , cuplati serie-paralel asfel incat capacitatea totala va fi de 240Ah la 24V.

Pentru acesta aplicatie vom avea nevoie de urmatoarele componente principale::

•   4  acumulatori A512/120 A

•   1  invertor XPC2200-24

Beneficile sistemului sunt exceptionale.

VARIANTA B

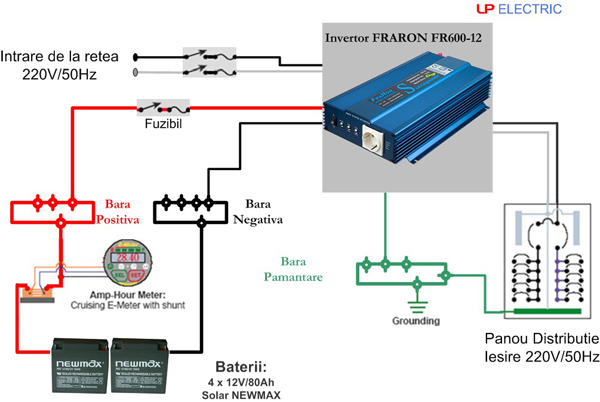

Un sistem mai mic avand o putere de numai 600W este descris in schema electrica de mai jos:

Sistemul dispune de 2 acumulatori de 12V/80Ah , cuplati in paralel asfel incat capacitatea totala va fi de 160Ah la 12V.

Pentru acesta aplicatie vom avea nevoie de urmatoarele componente principale::

•   2  acumulatori  PNB12800/80 Ah

•   1  invertor         FR 600-12i

Estimarea financiara a sistemului

Costurile aferente echipamentelor folosite in acest exemplu, sunt doar estimative, urmand ca la evaluarea finala a fiecarui proiect sa fie aplicate ajustari de preturi corespunzatoare topologiei si dimensiunii fiecarei aplicatii.  Datorita unicitatii fiecarui proiect costurile aferente fiecarei aplicatii pot sa difere semnificativ.

Preturile estimative ale echipamentelor folosite in cadrul acestor exemple sunt :

Varianta B

• Acumulator PNB12800     Cod:  LPB00074   - Pret:    180 Euro

• Invertor FR 600-12i      Cod:  LPI00138   - Pret:    141 Euro

Varianta A:

• Acumulator A512/120A    Cod:  LPB00056   - Pret:    375 Euro

• Invertor XPC2200-24     Cod:  LPI00038   - Pret:   1400 Euro
