Sistem telecom izolat alimentat cu energie  solara sau eoliana

Fiabilitatea alimentarii cu energie electrica a unui dispozitiv de telecomunicatii important, este esentiala. O noua aplicatie a energiei alternative este alimentarea cu energie electrica a unui sistem telecom pentru   furnizare acces internet, aflat intr-o zona fara access la reteaua publica. Pentru aceasta aplicatie se poate opta pentru alimentare folosind panouri fotovolatice si/sau generatoare eoliene. De foarte multe ori operatorii de televiziune prin cablu ( CATV ), sau furnizorii de internet ( ISP ) au avut dificultati tehnice uriase pentru instalarea unor echipamente in locatii fara acces la retea sau unde costurile instalarii ei este foarte mare.

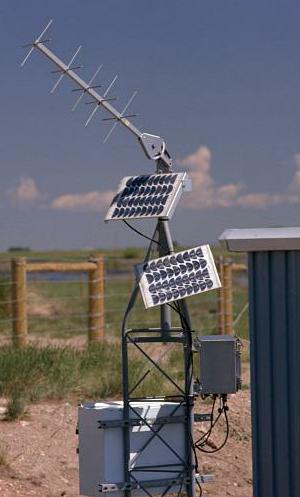

 Repetor radio ISP

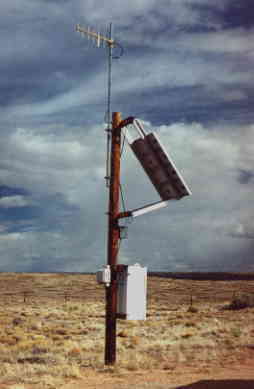

Amplificator CATV

Daca veti muta cursorul mouse peste imaginea de mai sus, veti descoperii ce reprezinta fiecare dispozitiv si rolul lui. Fiecare sistem care foloseste energia alternativa trebuie proiectat intr-un mod foarte riguros. De aceasta proiectare si optimizare va depinde eficienta si pretul lui de cost. Pentru a determina pretul de cost al unui echipament este necesar sa determinam care sunt consumatorii care vor folosii aceasta energie si care este intervalul de timp in care ei functioneaza.

LP ELECTRIC a pregatit o aplicatie pentru a determina valorile de consum care poate fi folosita de toti clientii.

Aplicatia pentru determinarea consumatorilor

In acesta aplicatie vom folosii urmatorul consumator de energie :

Emitatorul trebuie sa funtioneze non-stop , 24h din 24 ore timp de 365 zile pe an, indiferent de conditile meteo si anotimp. Sistemul de alimentare trebuie sa acopere integral consumul in timp de iarna si sa nu produca intreruperi de energie.

Locatia dispune de urmatoarele caracteristici de potential energetic:

•  Energie solara timp de 4 ore pe zi  in timp de iarna.

•  Vant continu la 12m/s timp de 4 ore pe zi

Pentru deservirea acestor consumatori sistemul va folosi panouri solare ( sau o turbina eoliana ) care trebuie sa produca tot necesarul de energie electrica. Acest consumatori are nevoie de 288Wh pe zi timp de 7 zile pe saptamana sau putem considera aproximativ un consum de 8,64KWh/luna.

Sistemul trebuie sa aiba  o autonomie de 3 zile, adica poate furniza energia necesara timp de 3 zile chiar daca nu avem nici un aport de energie electrica de la panourile solare fotovoltaice sau turbina eoliana. Acest mod de proiectare va permite detectarea in timp util a oricarei avarii, eliminand complet eventualitatea unei intreruperi de energie a consumatorului.

Descrierea sumara a sistemului folosit este publicata pe acest link :

http://www.lpelectric.ro/ro/systems/solarsys/solarsys_min_ro.html

Pentru acesta aplicatie vom avea nevoie de urmatoarele componente principale:

•  Panouri solare fotovoltaice sau o turbina eoliana

•  Acumulatori (baterii reincarcabile)  la 12 V

•  Regulator de incarcare a bateriei

•  Echipamente si conectori pentru subansamble.

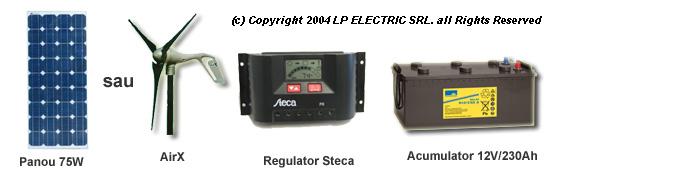

Pentru aceasta aplicatie s-au ales urmatoarele componente :

Pentru acesta aplicatie pentru acoperirea necesarului de consum vom avea nevoie de :

•   2  panouri solare fotovoltaice de 75W sau o turbina eoliana de 400W tip  Air X

•   1  regulatoare de incarcare Steca pentru panouri ( turbina eoliana include un regulator propriu )

•   1  Acumulator cu ciclu profund tip S12/230A

Estimarile sunt facute in baza unor valori ipotetice iar realizarea si implementarea lor necesita o proiectare riguroasa pentru optimizarea performantelor si costurilor (care pot suferii ajustari importante)specifice fiecarei locatii.

Beneficile sistemului sunt exceptionale. Pe langa faptul ca aceste sisteme furnizeaza energie ecologica, aceste sisteme ofera independenta energetica totala si este foarte fiabil.

Estimarea financiara a sistemului

Costurile aferente echipamentelor folosite in acest exemplu, publicate mai jos, sunt doar estimative, urmand ca la evaluarea finala a fiecarui proiect sa fie aplicate reduceri de preturi corespunzatoare topologiei si dimensiunii fiecarei aplicatii.  Datorita unicitatii fiecarui proiect costurile aferente fiecarei aplicatii pot sa difere semnificativ.

Preturile estimative ale echipamentelor folosite in cadrul acestui exemplu sunt :

• Panou fotovoltaic 75W         Cod:  LPS00246   - Model: H750-75         Pret:   224 Euro

• Turbina eoliana AirX             Cod:  LPE00320   - Model: AirX               Pret:   545 Euro

• Regulator Incarcare              Cod:  LPC00012  - Model: PRS1515        Pret:    52 Euro

• Acumulator 12V / 250Ah      Cod:  LPB00183  - Model: GUG/250A      Pret:  270 Euro

 repetor CATV

 repetor radio
